Sensor Gases TPM-300E Pureza de Aire

* La calibración a cero, alta consistencia * Purificadores de aire, filtros de aire

* Alta sensibilidad, larga vida, bajo consumo de energía * flores de fibra de aniones y purificador de coche * La calibración automática, viene con compensación de temperatura y humedad * Sistema de ventilación de aire fresco y el ventilador automático

* La salida de señal digital, aplicación sencilla * Ventilación automática y aire acondicionado controlador integrado techo

* Los módulos se pueden personalizar según las necesidades de los usuarios y ajustar la sensibilidad, etc * Cocina y ventilación de aire fresco controladores, etc

Especificaciones

Tipo de módulo

TPM-300E Series

Modelo Sensor

TP-401T

Detección de gas

El amoníaco, el hidrógeno, el alcohol, monóxido de carbono, metano, propano, alquilo Gan, estireno, propileno glicol, fenol, tolueno, etilbenceno, xileno, formaldehído y otros vapores orgánicos, cigarrillos, madera, papel quema de humo, gases, etc

Rendimiento Circuito

Interfaz física

Salida XH2.54-4 Vertical

Datos de salida

Nivel TTL

Voltaje de entrada

5,0 ± 0.2VDC (No hay protección de polaridad de tensión)

Parámetros del módulo de detección de gas

Corriente

≤ 80 mA

Tiempo de respuesta

≤ 10 Segundo

Tiempo de calentamiento

≤ 120 Segundo

El tiempo de recuperación

≤ 20 Segundo

Los parámetros ambientales

Temperatura de funcionamiento

-10 — 40

Temperatura de almacenamiento
-20 — 60

Humedad

≤ 95% de humedad relativa

Humedad de almacenamiento
≤ 60% de humedad relativa

Forma Especificaciones físicas

Espíritu Grado Min

0,5 ppm de hidrógeno

Peso del módulo

Aproximadamente el 20 por gramo

Dimensiones

24 × 20 × 15 mm (L x W x H)

Vida

Atenuación Sensibilidad

≤ 1% / En

Vida
≥ 10 En

Definición de interfaz La señal de salida se define

Nombre del puerto
Uso de la interfaz

Puerto 1
Fuente de alimentación es negativo (-)

Puerto 2
Fuente de alimentación positiva (+)

Puerto 3
La

Puerto 4
B

La

B
El grado de contaminación

Bajo

Bajo
0

Alto

Bajo
1

Bajo

Alto
2

Alto
Alto
3

Nota: El nivel de contaminación más alto valor indica una peor calidad del aire

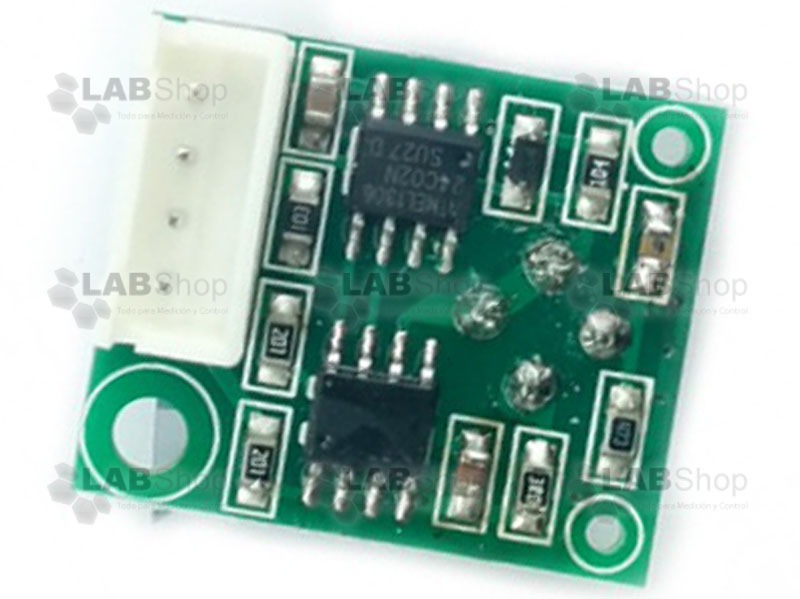

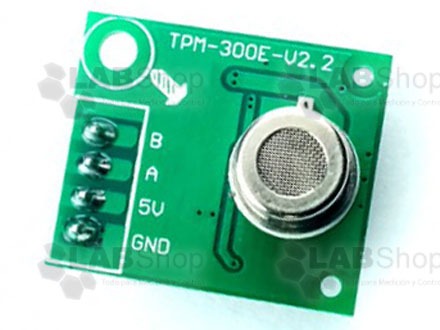

Módulo-buena de la foto

Dimensiones

Diagrama de la aplicación

Diagrama de conexiones del circuito

Precauciones

* El uso de la energía inicial para precalentar 5 minutos o más

* No utilice este módulo se utiliza en sistemas que involucran la seguridad personal de los

* No utilice este módulo por un largo tiempo en una alta concentración de gases orgánicos

* No utilice el módulo instalado en la fuerte convección del aire ambiente
