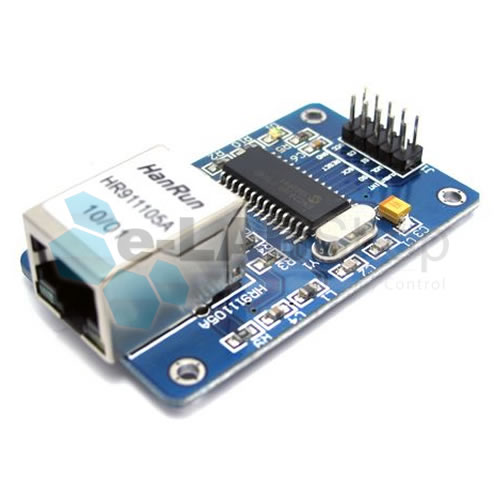

El módulo Ethernet ENC28J60 utiliza el nuevo IC de controlador Ethernet independiente ENC28J60 de Microchip que presenta una serie de características para manejar la mayoría de los requisitos del protocolo de red. La placa se conecta directamente a la mayoría de los microcontroladores con una interfaz SPI estándar con una velocidad de transferencia de hasta 20MHz.
Es un módulo mediante el cual puede poner su tablero de control en línea. Y, por supuesto, puede usarlo en la plataforma Arduino. Su función es la misma que la de Ethernet Shield V1.0 para Arduino, por lo que con ella puede realizar todas las funciones que realizó en Ethernet Shield V1.0 para Arduino. Es pequeño y conveniente, necesita conectarlo con su placa Arduino con 10 cables, luego puede usarlo como Ethernet Shield V1.0 para Arduino.

Presupuesto:

ENC28J60 chips Ethernet, paquete SOP28
Interfaz SPI
Conector 2×5, se puede montar fácilmente con la MCU
Transformador de aislamiento incorporado Conectores RJ45 HR911102A
LED de potencia
Fuente individual: +3.3 V
Cristal de 25Mhz
Tamaño de PCB: 55×36 mm

Conexión a Arduino y puesta en marcha

Para usarlo en el Arduino, puede conectarlo directamente a la placa Arduino. De esta forma, conecta el pin RESET al RESET de Arduino, conecta el pin ENC-INT al digital 2 de Arduino, conecta SCK, MISO , MOSI, CS-EN al puerto SPI de Arduino, y no olvide conectar el VCC (3.3V) y GND.

Módulo ENC28J60
Arduino Due / UNO
Arduino Mega

VCC
3V3
3V3

CLKOUT

ENC-WOL

REINICIAR
REINICIAR
REINICIAR

ENC-INT
2
2

GND
GND
GND

SCK
13
52

MISO
12
50

MOSI
11
51

CS
10
53

Después de eso, puede conectar el módulo Enc28j60 a su PC a través de un cable de red, y luego puede comenzar a probar el módulo. Para probar el módulo, primero debe descargar Ehernet_ENCJ60 (Ver documentaci ó n). Extraelo y colócalo en la carpeta arduino-0022libraries.

Abra Arduino IDE, busque el ejemplo webserverpde:

Cambiar el código:

static uint8_t mymac [6] = {0x54,0x55,0x58,0x10,0x00,0x24}; // establecer la dirección MAC
static uint8_t myip [4] = {192,168,0,15}; // Establecer IP
static char baseurl [] = «http://192.168.0.15/»; // Establecer IP, lo mismo que arriba
static uint16_t mywwwport = 80; // Establecer puerto, generalmente 80

Suba el programa a Arduino.

No olvide configurar la IP en su PC local:

En el sistema operativo Windows, abra el Panel de control – Red e Internet – Conexiones de red, haga doble clic en Conexión de área local (a la que se conectó su módulo ENCJ60)
